解读《家具五金件安装尺寸》（QB/T 1242-2021）

浙江省家具行业协会 2023/05/26

引言：定制家具是指根据客户的个性化需求进行测量、设计、制造、安装和服务的家具。由于家具造型和结构的需要，家具里面的很多功能（例如连接、活动、紧固、支承和装饰等功能作用）需要通过五金件来实现，定制家具由于在生产、设计方面的灵活性，更是对五金件具有高度依赖性，因此定制家具对五金配件在通用性、互换性等方面提出了更高的要求。而家具五金件安装尺寸统一是提高五金件通用互换性的重要部分。2021年国家出台了QB/T 1242-2021《家具五金件安装尺寸》，标准的出台让家具五金件的安装尺寸有标可依，为了帮助家具企业做好五金件安装工作、编制安装作业指导书、指导现场安装作业、推进设计图纸规范化，接下来，秘书处对该标准进行解读，若有不妥之处，请批评指正。

一、标准出台背景

日常选购家具时，往往会相对关心样式、色彩等，忽略五金配件，五金件是体现家具品质的重要成分。有研究表明，五金配件在家具中的价值占比为百分之五，不过运行舒适度却占百分之八十五，家具使用不便利，很大程度上都是由于五金配件选用不当、安装尺寸不适配。目前行业内已经陆续发布了杯状暗铰链、抽屉导轨等家具五金件行业标准，但是仅仅是五金件的标准化并不能完全实现板式定制家具的通用互换性要求，对五金件安装到其它零、部件上的尺寸进行规范才能进一步提高家具的运行舒适度，解决定制家具五金件的通用互换性需求。在此背景下国家出台了QB/T 1242-2021《家具五金件安装尺寸》。

二、标准主要内容

标准中规定了家具五金件的术语和定义、产品分类、安装尺寸。适用于家具暗铰链、拉手、抽屉导轨的设计、制造和安装。实现了以较低的材料与加工成本满足定制家具所的各种功能需求的目标，显著提高了定制家具产品的竞争力。

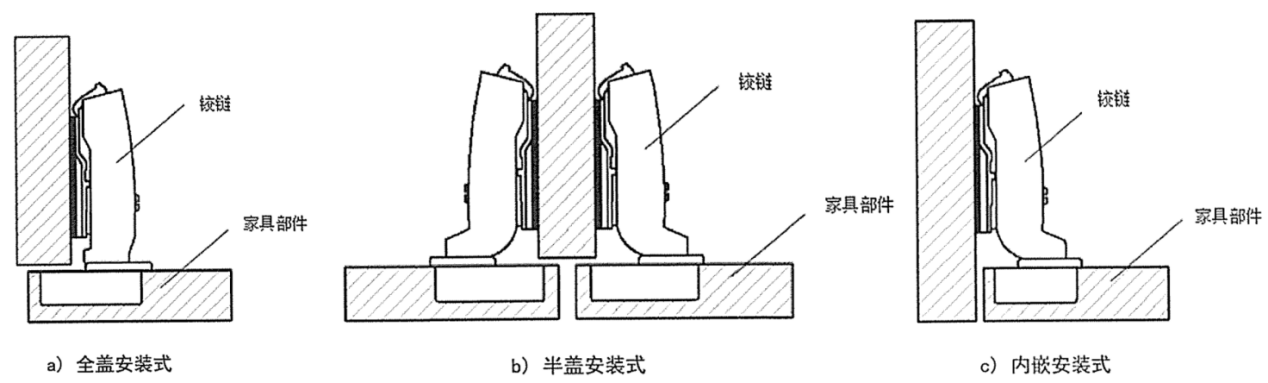

家具五金件主要包括铰链、导轨、拉手等，与家具的关系是配件与主体的关系，互相依赖，互相牵制。特别是随着定制的发展，家具五金件在家具上的作用不仅仅是装饰和部分活动部件的连接，其功能性越来越强。《家具五金件安装尺寸》着眼家具五金件产品分类、安装尺寸、安装要求的编制进行起草，在产品分类中规范了全盖安装式家具、半盖安装式家具、内嵌安装式家具用的暗铰链如下图：

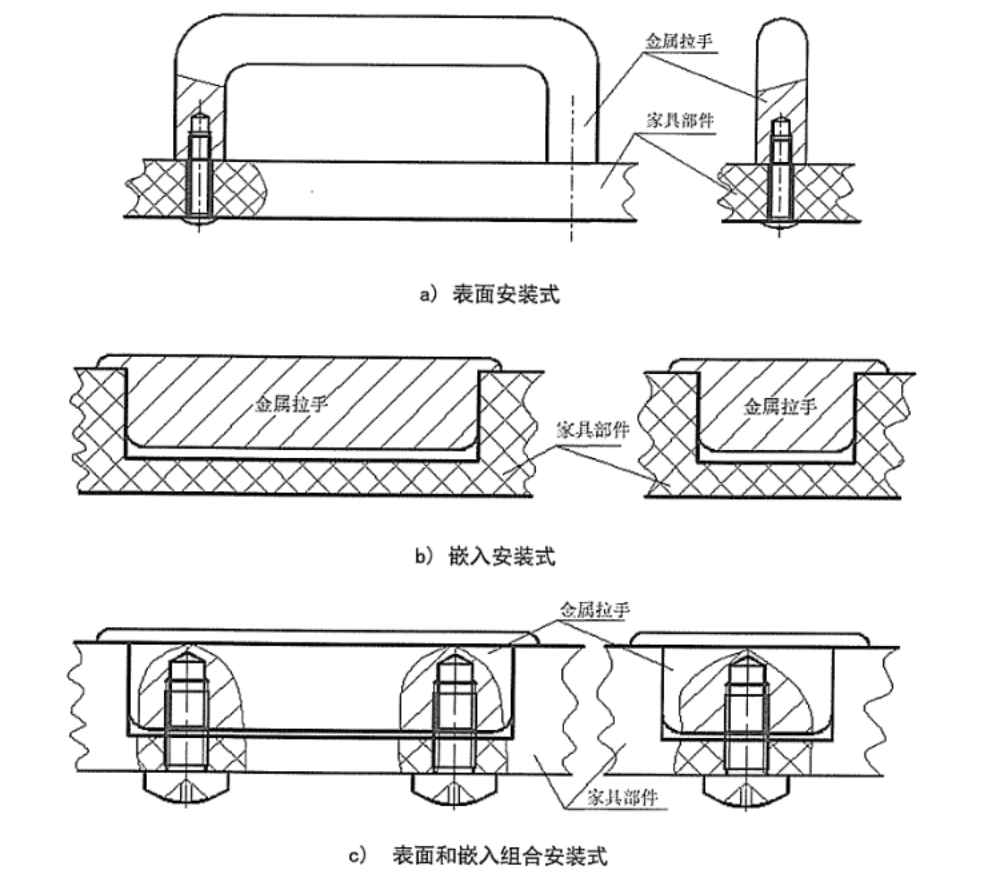

表面安装式家具、嵌入安装式家具、表面和嵌入组合安装式家具、封边用的拉手如下图：

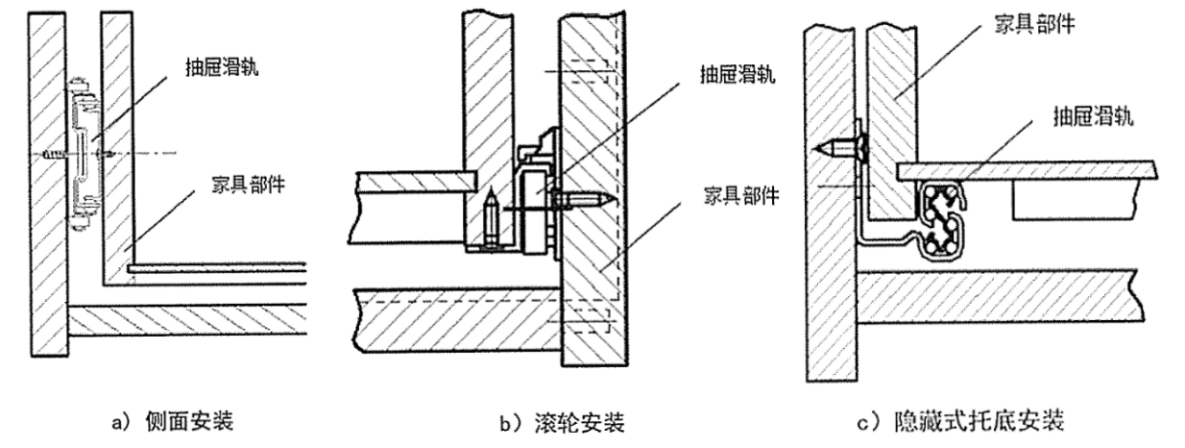

侧面安装抽屉、滚轮安装抽屉、隐藏式托底安装抽屉导轨的安装方式如下图：

在安装尺寸中规定了暗铰链铰杯安装位置和暗铰链安装尺寸及公差，暗铰链铰杯安装位置包括铰杯安装孔与门板边之间的距离、相邻铰杯安装孔中心间的距离、暗铰链铰杯固定孔安装位置。

暗铰链铰杯安装孔与门侧板边之间的距离为杯状暗铰链铰杯半径与门侧边至铰杯圆柱面之间的最小距离之和；铰杯安装孔与门上、下板边之间的距离为杯状暗铰链铰杯半径与门上、下板边至铰杯圆柱面之间的最小距离之和；

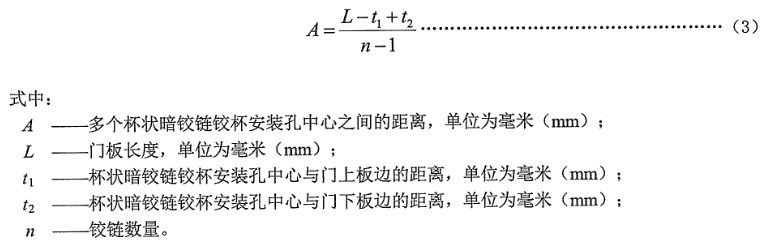

相邻铰杯安装孔中心之间的距离计算方法如下：

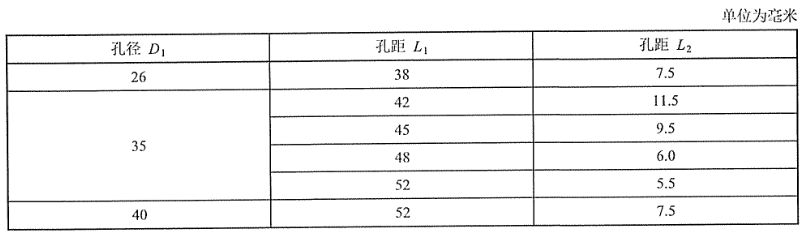

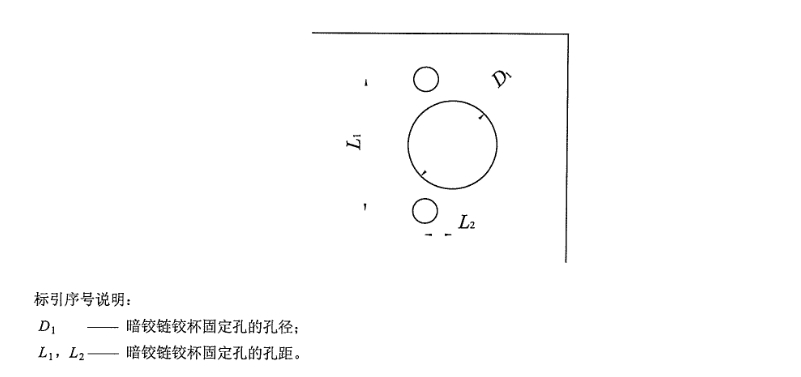

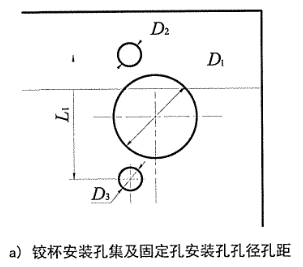

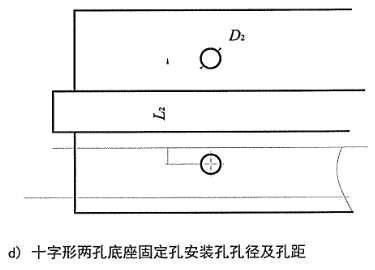

暗铰链铰杯固定孔安装位置中给出了不同孔径对应暗铰链固定孔的不同孔距，具体要求如下表。

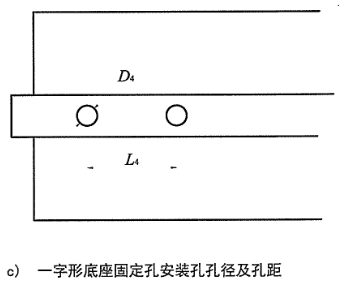

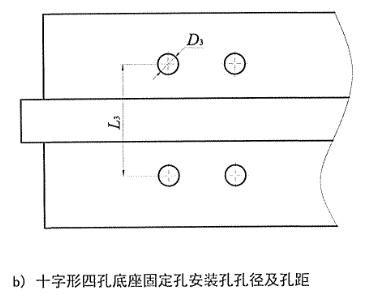

在暗铰链底座安装位置中要求暗铰链十字形底座两安装孔的轴心连线离门内侧面的距离为37mm或28mm，一字形底座前孔的中心点离门内侧面的距离为20mm。

暗铰链安装孔孔径公差和安装孔孔距公差如下：

在拉手中规定表面安装式拉手、嵌入安装式拉手、表面和嵌入组合安装式拉手、封边拉手的安装尺寸、安装要求、安装孔孔径和孔距及其公差。

表面安装式拉手安装尺寸如下：

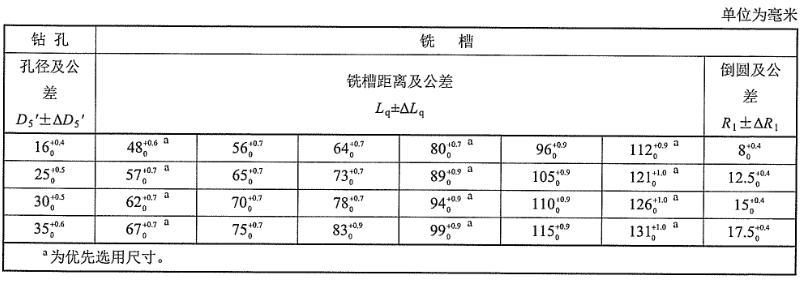

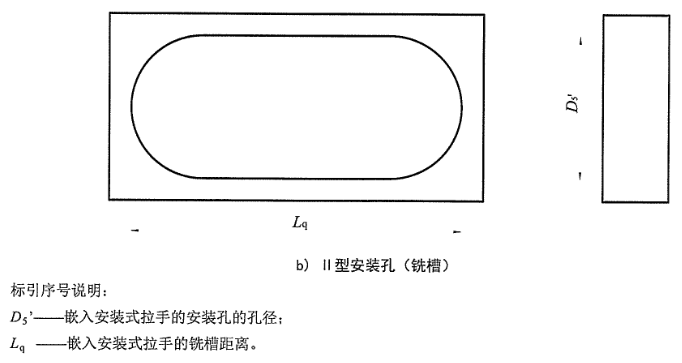

嵌入安装式拉手安装尺寸如下：

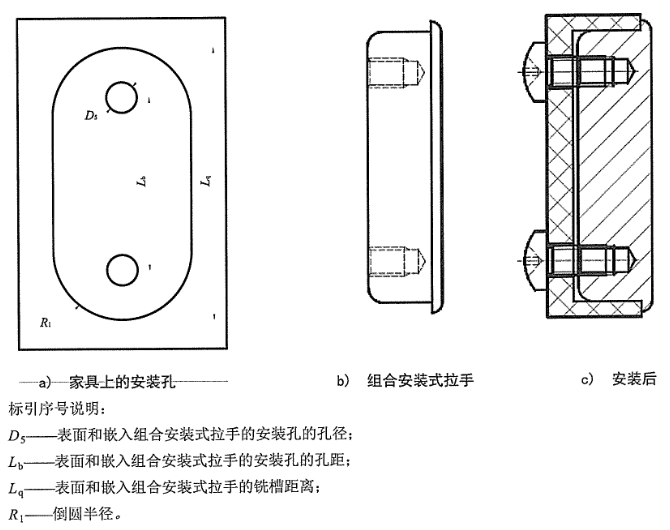

表面和嵌入组合安装式拉手安装尺寸如下：

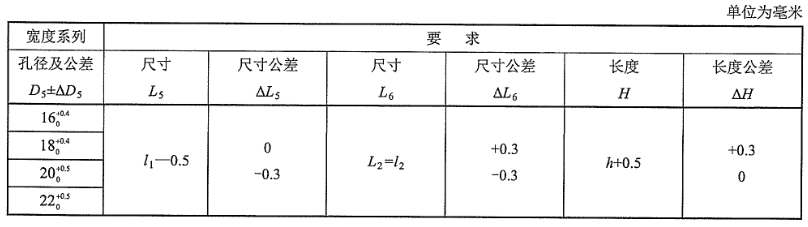

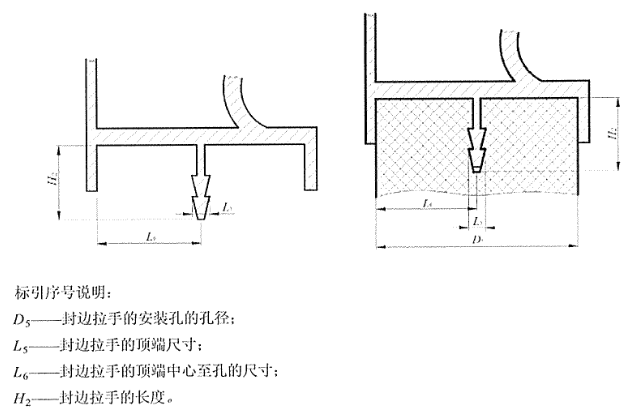

封边拉手安装尺寸如下：

在抽屉导轨规定侧面安装抽屉导轨、滚轮安装抽屉导轨、隐藏式托底安装抽屉导轨的安装尺寸、安装要求以及安装孔尺寸和孔距及其公差。

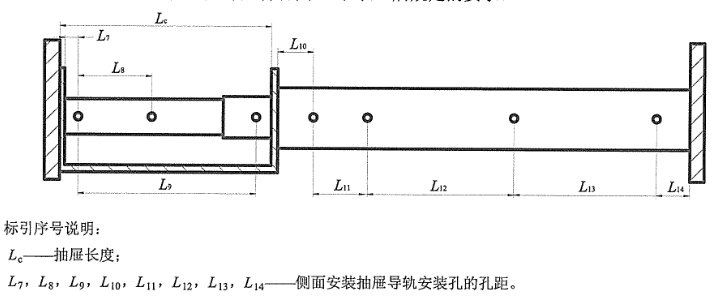

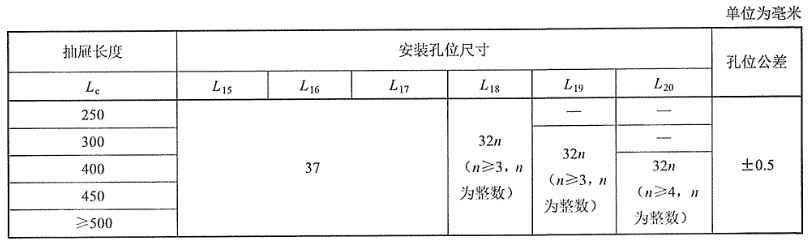

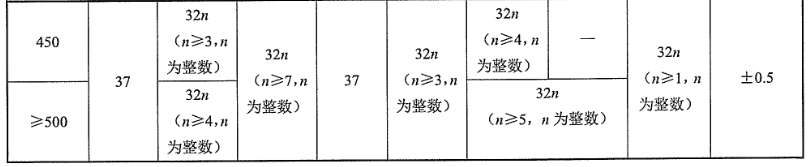

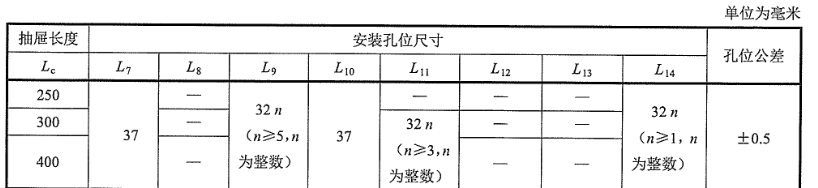

侧面安装抽屉导轨安装尺寸如下：

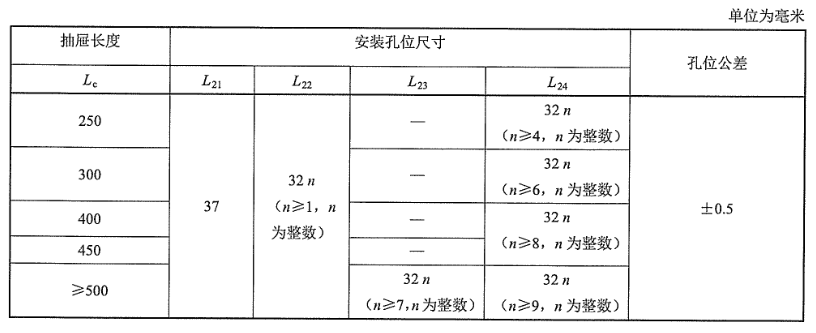

滚轮安装抽屉导轨安装尺寸如下：

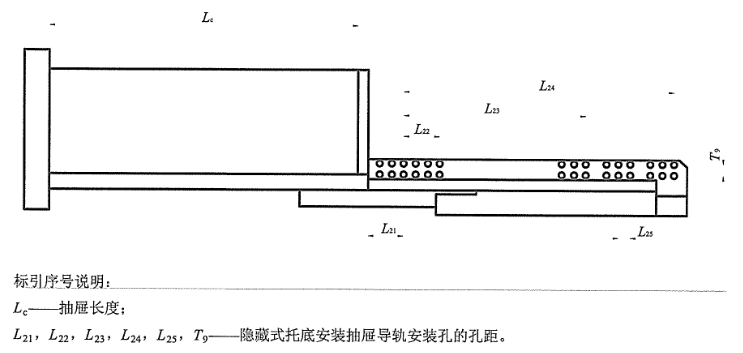

隐藏式托底安装抽屉导轨安装孔安装尺寸侧面剖面图、尺寸及其公差如下：

三、标准实施意义

就产品而言，标准的实施使家具五金件和家具部件间得到了充分的协调、配合、衔接，有利于家具运行舒适度、家具产品质量的提高，与此同时，也提升家具使用体验感和便利性；就企业而言，标准的实施有效提高家具企业生产、安装效率，提高精细化程度，在指导企业生产安装作业、编制安装作业指导书、规范家具设计图纸方面起到积极作用；从行业角度来看，标准的制定实施在维护社会各方利益、提高市场产品质量、推动行业健康有序发展方面具有积极意义。
